Інженерам-конструкторам та проєктувальникам
Для фахівців, які розробляють механічні вироби, корпуси та системи охолодження і хочуть перевіряти поведінку потоків, теплообмін і робочі характеристики виробу ще на етапі CAD-проєктування.
SOLIDWORKS Flow Simulation для аналізу потоків рідин і газів
SOLIDWORKS Flow Simulation — це зручне рішення для обчислювальної гідродинаміки (CFD), інтегроване в SOLIDWORKS 3D CAD, яке дає змогу моделювати потоки рідин і газів для розрахунку робочих характеристик та можливостей виробу.
Компаніям з інженерними та R&D-відділами
Виробничим і технологічним компаніям, які створюють власні продукти та прагнуть швидше перевіряти інженерні гіпотези, зменшувати кількість фізичних прототипів, скорочувати витрати на тестування та приймати точніші рішення ще до запуску у виробництво.
Фахівцям із теплового та аеродинамічного аналізу
Інженерам, які працюють із теплопередачею, вентиляцією, охолодженням електроніки, потоками повітря і рідин, а також із задачами аеродинаміки та оптимізації робочих характеристик виробів у реальних умовах експлуатації.
Командам, що вже використовують SOLIDWORKS
Користувачам SOLIDWORKS 3D CAD, яким потрібен вбудований CFD-інструмент для аналізу потоків, температурних процесів і пов’язаних фізичних явищ без переходу в окремі складні симуляційні середовища.
Інтеграція в SOLIDWORKS 3D CAD
Рішення повністю вбудоване в середовище SOLIDWORKS, тому дає змогу виконувати CFD-аналіз без переходу в окреме ПЗ та працювати в знайомому інтерфейсі.
Моделювання внутрішніх і зовнішніх потоків
SOLIDWORKS Flow Simulation дозволяє аналізувати як потоки всередині виробу, так і обтікання конструкції зовні.
Аналіз рідин і газів у різних режимах
Підтримуються стисливі та нестисливі потоки, а також дозвукові, трансзвукові й надзвукові газові потоки.
Тепловий аналіз і спряжений теплообмін
Система враховує теплопровідність у рідинах, твердих тілах і пористих середовищах, а також підтримує спряжений теплообмін, випромінювання й тепловий контактний опір. Окремо можна розраховувати чисту теплопровідність у твердих тілах.
2D- та 3D-розрахунки
За замовчуванням аналіз виконується у 3D, але в окремих сценаріях можливий і 2D-розрахунок для скорочення часу моделювання.
Параметричні дослідження та оптимізація
Продукт підтримує what-if аналіз, багатопараметричні дослідження, Design of Experiments і пошук оптимальних рішень за кількома вхідними змінними.
Розширені фізичні сценарії
Серед підтримуваних можливостей — гравітація та природна конвекція, обертові елементи, вільна поверхня, симетрія, пористі компоненти, змішування середовищ, неньютонівські рідини, кавітація для води, а також розрахунки для пари з урахуванням конденсації та вологості.
Гнучке задання умов і властивостей
Можна задавати граничні умови за швидкістю, тиском, масовою або об’ємною витратою, а також налаштовувати локальні й глобальні теплові характеристики, шорсткість стінок та параметри матеріалів.
Інженерна база даних матеріалів і компонентів
SOLIDWORKS Flow Simulation має налаштовувану інженерну базу даних для моделювання твердих тіл, рідин, вентиляторів та інших компонентів.
Візуалізація та аналіз результатів
SOLIDWORKS Flow Simulation дає змогу виконувати постобробку результатів, створювати анімації, формувати звіти та використовувати додаткові інструменти для аналізу траєкторій частинок, потоків і шумових характеристик.
Спеціалізовані модулі для HVAC та електроніки
Окремі модулі розширюють можливості рішення для задач HVAC і охолодження електроніки, зокрема для друкованих плат (PCB), теплових трубок (heat pipes), термоелектричних охолоджувачів, теплових з’єднань і аналізу теплового комфорту.
Інженерні рішення SOLIDWORKS для проєктування та виробництва
Ознайомтеся з екосистемою SOLIDWORKS для 3D-проєктування, інженерного аналізу, підготовки виробництва та технічної документації. Рішення SOLIDWORKS допомагають компаніям швидше розробляти продукти, зменшувати кількість помилок і ефективно керувати всім життєвим циклом виробу — від ідеї до виробництва.
Випадки використання
Практичні сценарії, у яких SOLIDWORKS Flow Simulation допомагає аналізувати потоки, теплообмін і робочі характеристики виробів.
Аналіз потоків у клапанах, колекторах і трубопровідних системах
Охолодження електроніки та корпусів обладнання
Проєктування систем вентиляції, опалення та кондиціонування (HVAC)

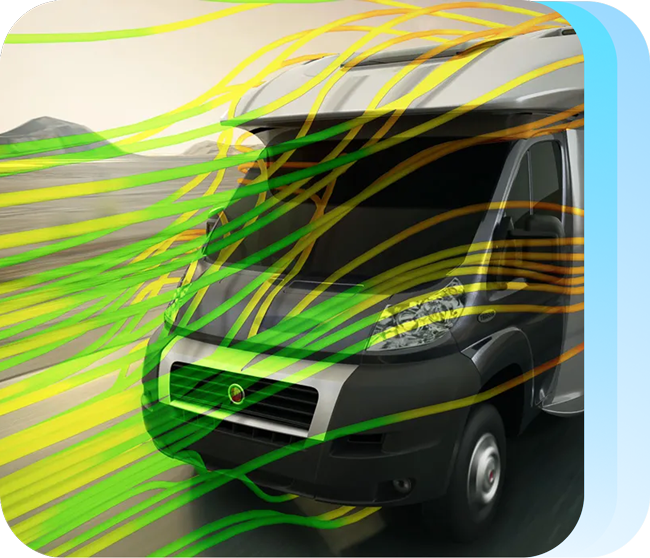

Зовнішня аеродинаміка та обтікання виробів
Тепловий аналіз виробів і систем охолодження
Підбір і оптимізація вентиляторів, насосів та обертових компонентів
Чому SOFTICO?
Майстер-дистриб’ютор SOLIDWORKS в Україні
Індивідуальний підхід до кожного клієнта
Гнучкі умови постачання та ліцензування
Глибока технічна експертиза та впровадження
Залишились питання?
Чи потрібно переходити в окреме середовище для розрахунків?
Ні. SOLIDWORKS Flow Simulation працює безпосередньо в середовищі SOLIDWORKS, тому інженери можуть виконувати аналіз у знайомому CAD-інтерфейсі без використання окремого CFD-ПЗ.
Чи можна аналізувати не лише рідини, а й гази та теплові процеси?
Так. SOLIDWORKS Flow Simulation підтримує моделювання потоків рідин і газів, а також теплопередачі в рідинах, твердих тілах і системах зі спряженим теплообміном.
Чи підходить SOLIDWORKS Flow Simulation для охолодження електроніки?
Так. Для таких задач доступний модуль Electronics Cooling, який допомагає аналізувати теплові характеристики компонентів, друкованих плат, корпусів та точніше визначати вимоги до охолодження.
Чи допомагає SOLIDWORKS Flow Simulation зменшити кількість фізичних прототипів?
Так. У матеріалах SOLIDWORKS підкреслюється, що використання Flow Simulation допомагає швидше знаходити оптимальні конструктивні рішення, скорочувати обсяг фізичного прототипування та прискорювати вихід продукту на ринок.
