Під час розробки інноваційних продуктів дуже важливо передбачити, як працюватиме конструкція в реальних умовах. Для інженерів і проєктувальників помилки на пізніх етапах і неефективні рішення можуть призвести до дорогих затримок і ускладнень. Саме в цьому допоможе SOLIDWORKS Flow Simulation — рішення, яке дозволяє моделювати й оптимізувати сценарії з реального світу безпосередньо в середовищі SOLIDWORKS.
Від потоків рідини й теплопередачі до аеродинаміки SOLIDWORKS Flow Simulation дає змогу з високою точністю та швидкістю вирішувати складні інженерні завдання. У цій статті ми розглянемо, як працює Flow Simulation, які його ключові функції та в яких галузях його застосовують.
Інтеграція напряму у ваш робочий процес SOLIDWORKS
SOLIDWORKS Flow Simulation усуває потребу в окремому програмному забезпеченні для симуляцій, надаючи всі інструменти в межах єдиної інтегрованої платформи. Ви отримуєте можливості обчислювальної гідродинаміки (CFD) безпосередньо у своєму інтерфейсі проєктування, що робить моделювання простим і зручним.
Завдяки цій інтеграції проєктування та аналіз відбуваються паралельно. Ви можете швидко тестувати варіанти конструкцій, візуалізувати їхню ефективність і приймати обґрунтовані рішення на основі даних не відволікаючись від процесу інновацій.
Ключові переваги:
Передові можливості для моделювання реальних умов
Інтуїтивний майстер налаштувань
Візуалізація з підтримкою GPU
Візуалізація — це основа розуміння ефективності конструкції. Завдяки потужному GPU-рендерингу ви можете досліджувати рух рідин у складній геометрії та виявляти зони неефективності. Це надає безпрецедентну глибину аналізу таких елементів, як турбулентність, застійні зони та розподіл тиску.
Динамічні інструменти візуалізації
Інтерактивні інструменти дають змогу спостерігати різні умови в реальному часі:
- Відстежуйте траєкторії потоків, щоб виявити перегріви або вузькі місця.
- Виявляйте втрати тиску, що призводять до зниження ефективності.
- Аналізуйте зони завихрення для оптимізації аеродинаміки.
Розширені дослідження конструкцій
Створюйте параметричні дослідження, моделюйте змінні та тестуйте проєкт у різних умовах. Від несталих потоків до обертових систем Flow Simulation дає змогу оцінити ефективність ще до створення фізичного прототипу.
Вбудовані бібліотеки матеріалів
Отримайте доступ до бібліотек із характеристиками вентиляторів, радіаторів, плат та типів рідин. Це спрощує моделювання й дозволяє точно враховувати реальні умови для ще більшої точності передбачень.
Застосування в різних галузях
Універсальність SOLIDWORKS Flow Simulation робить його незамінним інструментом для багатьох галузей. Ось як різні сектори отримують користь:
Електроніка
Розсіювання тепла — критичний фактор у роботі електронних пристроїв. Flow Simulation допомагає забезпечити ефективне терморегулювання шляхом:
- Порівняння природної та примусової конвекції.
- Оптимізації розміщення вентиляторів і шляхів повітряного потоку.
- Моделювання теплопередачі в друкованих платах і корпусах.
Системи ОВіК
Ефективність систем опалення, вентиляції та кондиціювання залежить від правильного керування потоками повітря та рідини:

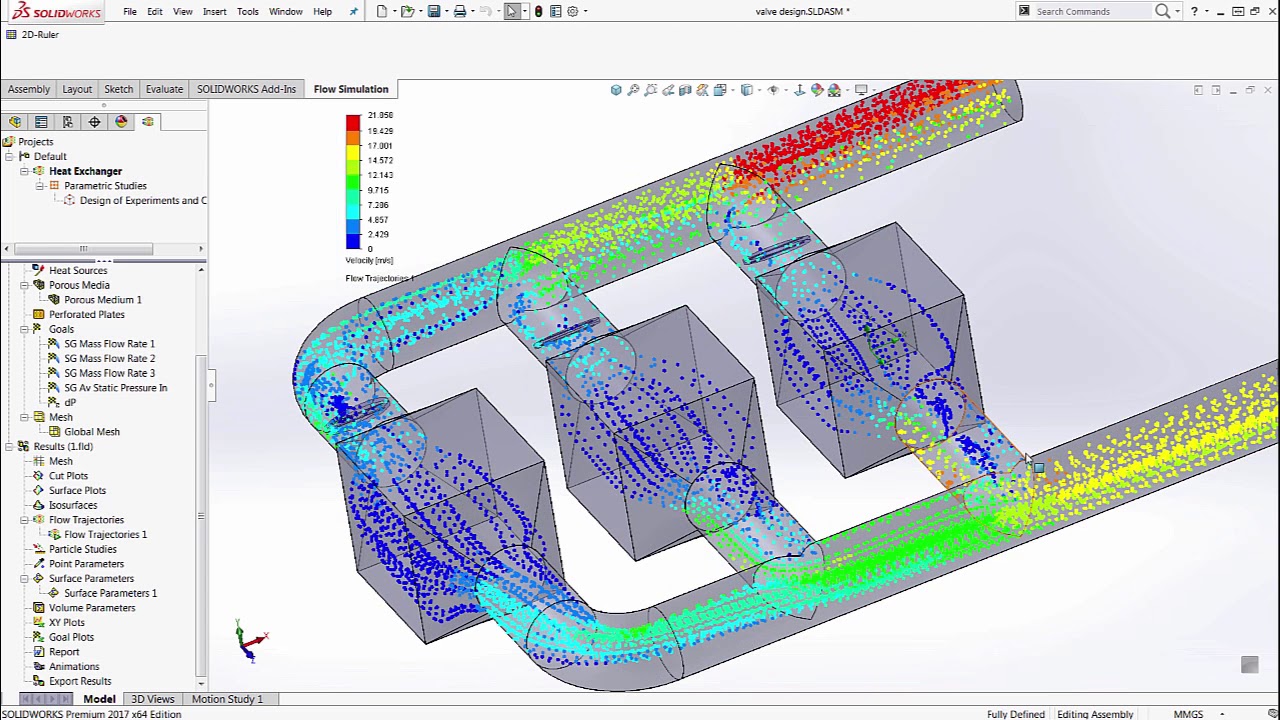

- Оцінюйте конструкції теплообмінників для кращої теплопередачі.
- Моделюйте розміщення перегородок і повітропроводів для максимальної ефективності.
- Симулюйте різні матеріальні конфігурації, щоб оптимізувати витрати.
Аерокосмічна та автомобільна промисловість
Аеродинаміка відіграє ключову роль у продуктивності транспорту та літальних апаратів:
- Моделюйте умови аеродинамічної труби для оцінки підйомної сили та опору.
- Оптимізуйте конструкції в зонах завихрення та підвищуйте загальну ефективність.
- Забезпечте стабільність під дією змінних аеродинамічних сил.
Промислове обладнання
Для насосів, клапанів та іншого обладнання важлива точність:
- Симулюйте швидкість потоку, тиск і турбулентність, щоб уникнути кавітації.
- Перевіряйте герметичність під тиском для довговічності.

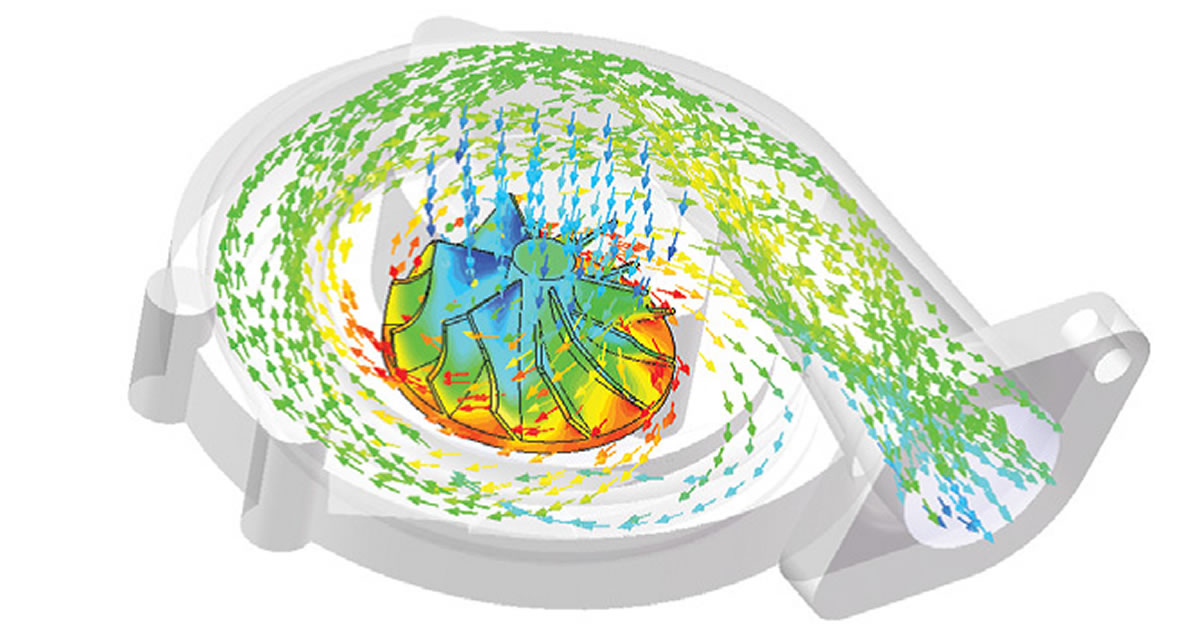

- Тестуйте обертові компоненти, наприклад, робочі колеса, для досягнення ефективної подачі рідини.
Чому варто обрати SOLIDWORKS Flow Simulation?
Flow Simulation — це не просто аналіз. Це впевненість у власних проєктах. Моделюючи реальні сценарії на ранніх етапах розробки, ви отримуєте цінні інсайти, які зменшують кількість ітерацій методом проб і помилок, економлять час і ресурси. Чи то оптимізація продуктивності, чи відповідність нормативам — SOLIDWORKS Flow Simulation стане вашим надійним партнером у точності та інноваціях.
Основні переваги:
- Глибоке розуміння процесів течії рідини, теплопередачі та аеродинаміки.
- Інтуїтивні інструменти для швидкого налаштування та динамічної візуалізації.
- Реальні галузеві сценарії, що допомагають вирішувати критичні інженерні завдання.
Дізнайтеся більше про всі можливості та переваги SOLIDWORKS Flow Simulation у цьому відео.
