В ноябре выходит SOLIDWORKS 2025, и мы хотим поделиться основными новинками SOLIDWORKS Electrical. Новый релиз включает улучшенный импорт электрического контента, расширенные возможности чертежей, обновленную документацию для клемм и клеммных колодок, создание 3D-массивов электрических жгутов, улучшенную интеграцию ECAD-MCAD и сохранение структуры электрических изделий. Эти улучшения сделают проектирование электрооборудования удобнее и быстрее!

В этой статье мы рассмотрим обновления для SOLIDWORKS Electrical (Schematic и 3D), а также облачных Electrical Schematic Designer и CircuitWorks.

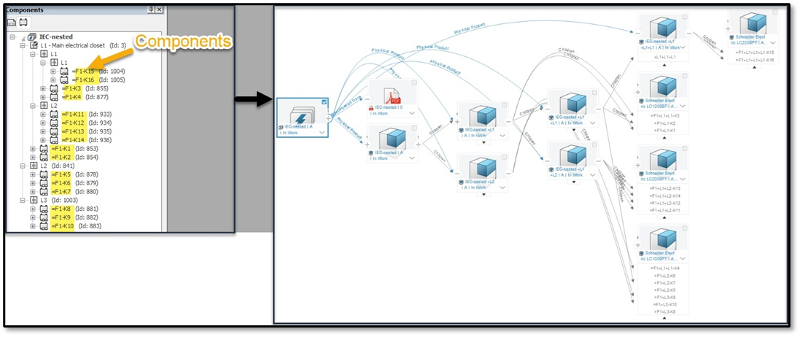

Функция сохранения структуры изделия теперь доступна в облачном решении Electrical Schematic Designer, подключенном к платформе 3DEXPERIENCE. Она позволяет сохранять структуру электрического изделия вместе с данными проекта и компонентами прямо на платформе.

Для пользователей, работающих только в 2D, теперь можно сохранить структуру электрического изделия и объединить её с 3D-механической структурой, включающей механические части, такие как насосы, баки и рамы. Всё это возможно в одной среде на платформе 3DEXPERIENCE.

Теперь, благодаря объединению структуры электрических и механических изделий, изменения в конструкции автоматически обновляют общую спецификацию. Это избавляет от ручного объединения данных из разных инструментов для электрического и механического проектирования при каждом изменении, снижая риск ошибок.

Другие участники проектной группы могут просматривать общую структуру изделия на платформе 3DEXPERIENCE, используя такие инструменты, как Product Structure Explorer, Relations и другие приложения платформы.

Функциональность распределенных терминалов улучшает точность проектирования, обеспечивая точное соответствие между символами и терминалами.

Обновленный инструмент «Распределить клеммы» позволяет легко привязывать символы к конкретным цепям и выводам, что упрощает отображение сложных схем клемм. С интуитивным интерфейсом для динамического выбора цепей и выводов он обеспечивает точное соответствие символов и выводов, повышая точность проектирования.

С помощью этого инструмента можно изменить связь между точкой соединения символа и выводом цепи компонента. Этот инструмент доступен только в том случае, если компонент относится к типу клемм.

Новый инструмент для импорта электрического контента ускоряет процесс загрузки как нового, так и существующего содержимого. Вы можете импортировать информацию о цепях, клеммах и жилах кабеля, используя настраиваемый шаблон на основе Microsoft® Excel, который подходит для разных типов электрической классификации. Этот улучшенный метод позволяет гибко импортировать данные о деталях производителя в библиотеку, включая информацию о жилах кабеля и клеммах компонентов.

Следующие улучшения касаются только SOLIDWORKS Electrical 3D:

Предотвращение петель при прокладке жгутов со сращиваниями – это упрощает создание маршрутов жгутов в 3D.

Расположите все сращивания на центральной линии жгута, чтобы упростить создание сегментов и сохранить логику соединений в жгуте.

Создание улучшенных чертежей жгутов на основе 3D-трасс улучшает организацию и расположение таблиц и шаров на сплющенных чертежах. Документация по электрическим жгутам автоматически обновляется после внесения изменений в конструкцию благодаря усовершенствованному автоматическому размещению таблиц, размеров, шаров и форматов.

Расширенные возможности компоновки 3D-чертежей позволяют создавать 2D-чертежи на основе 3D-моделей. Новые функции динамического аннотирования чертежей и схем ускоряют процесс подготовки документации. Эти возможности особенно полезны при проектировании электрических панелей управления или жгутов, так как позволяют связать представления компонентов чертежа с соответствующими символами в исходной схеме.

Создание чертежей клеммных колодок с соединениями через провода и кабели повышает гибкость проектирования. Теперь можно отображать информацию о назначении проводов и кабелей на чертежах клеммных колодок, добавлять пользовательские данные и настраивать подробную информацию о типах заделки проводов в электрических схемах.

СОВМЕСТНАЯ РАБОТА В ECAD-MCAD ПРИ ПРОЕКТИРОВАНИИ ПЕЧАТНЫХ ПЛАТ С ПОМОЩЬЮ CIRCUITWORKS

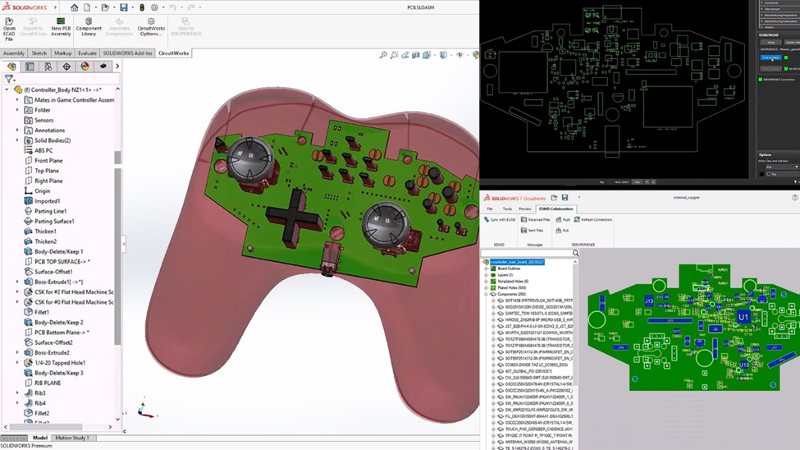

Совместная работа в ECAD-MCAD при проектировании печатных плат была улучшена для проектировщиков электрооборудования и механики благодаря новым возможностям CircuitWorks. Эта надстройка к SOLIDWORKS обеспечивает двустороннюю совместную работу и теперь доступна всем пользователям SOLIDWORKS. Улучшена также коммуникация между участниками проекта при внесении изменений в печатные платы. Изменения могут инициироваться как MCAD, так и ECAD-проектировщиками, после чего модели легко передаются туда и обратно для рассмотрения изменений.

В CircuitWorks добавлены следующие обновления:

Поддержка трассировки меди для ECAD/MCAD в SOLIDWORKS — это позволяет проводить более точный анализ с доступом к детальной информации о трассировке меди на печатной плате.

Теперь CircuitWorks обрабатывает данные о трассировке меди из ECAD в SOLIDWORKS, что позволяет получить точную схему расположения материалов на плате. Кроме того, с помощью CircuitWorks можно импортировать в SOLIDWORKS внутренние и внешние медные элементы, включая отверстия, трассы и формы, используя файлы IDX.

Поддержка ECAD-MCAD на платформе 3DEXPERIENCE позволяет эффективно работать над проектами ECAD и MCAD.

Теперь можно обмениваться данными ECAD IDX и совместно использовать общую библиотеку компонентов печатных плат на платформе 3DEXPERIENCE.

Это всего лишь краткий обзор нововведений. Рекомендуем посмотреть видео ниже, чтобы увидеть улучшения в действии.
